產品概述
硬齒面減速機主要包括平行軸系列和垂直軸系列。平行軸減速器符合國家標準(JB/T 8853-200)。1)生產，產品優化。主要包括四個系列:ZDY(單級)、ZLY(兩級)、ZSY(三級)和ZFY(四級)。立軸減速器按國家標準(國標9002-1999)生產。它用于輸入軸和輸出軸垂直布置的傳動裝置。它主要包括DBY硬齒面減速機、DCY硬齒面減速機和DFY硬齒面減速機。
ZSY硬齒面減速機的性能特點:(1)對中心距、名義傳動比等主要參數進行了優化，主要零部件具有良好的互換性。(2)齒輪采用優質合金鋼滲碳淬火而成，齒面硬度為54 ~62 HRC(3)體積小、重量輕、精度高、承載能力大、效率高、使用壽命長、可靠性高、傳動平穩、噪音低。(4)通常采用油池潤滑和自然冷卻。當熱功率不能滿足時，可以使用循環滑油或風扇。冷卻盤管冷卻,ZSY硬齒面減速機的適用范圍:
(1)輸入速度一般為n，1500r/min。
(2)齒輪傳動的圓周速度不超過20分鐘。(3)工作環境-40-50。如果低于0，啟動前潤滑油應預熱至0以上。這種減速器可用于正反兩個方向運行。(4)可廣泛應用于冶金、礦山、化工、建材、起重、交通、紡織、造紙、儀器、塑料、橡膠、工程機械、能源等工業部門。ZSY硬齒面減速機的選擇方法:
1.已知參數和條件
原動機名稱，功率P1=千瓦速度n1=轉/分
機器名稱，功率P2=千瓦速度n2=轉/分
所需的傳動比i=n，/n，
每天工作小時數，每小時開始時間，每小時運行周期%。
負載特性(穩定性、沖擊和嚴重沖擊)?？煽啃砸?平均、高和高)
環境溫度，現場散熱條件，冷卻水溫度
耦合類型。你需要在齒輪軸的軸延伸上承受其他額外的力嗎裝配方式類型，輸出軸旋轉方向(雙向旋轉時請指定主旋轉方向)
2.根據額定功率選擇規格和型號
平行軸系列齒輪箱的標稱輸入功率p。負荷穩定，日工作時間小于等于10小時，啟動時間不超過每小時5次。允許的起動扭矩是工作扭矩的2倍。單向運行時，單對齒輪接觸強度的安全系數約為1，失效概率小于或等于1%。當齒輪箱在兩個方向上運行時，需要將功率因數乘以0.8-1.0(視情況而定)，當反向載荷較大且反向頻繁時，選擇可靠性系數k。當系數較低時，取較小的值。相反，取一個更大的值。所選齒輪箱的額定功率必須滿足以下要求:
K.PA型:Pc-計算功率
P2--工作機器的力量
ka-使用系數。
KS-起始因子
可靠性系數
3.根據許用熱電力檢查
平行軸系列齒輪箱的許用熱功率P適用于環境溫度為20，每小時100%連續運轉，功率利用率(P2/P1100%)為100%的情況，存在不同情
況時應予以修正。

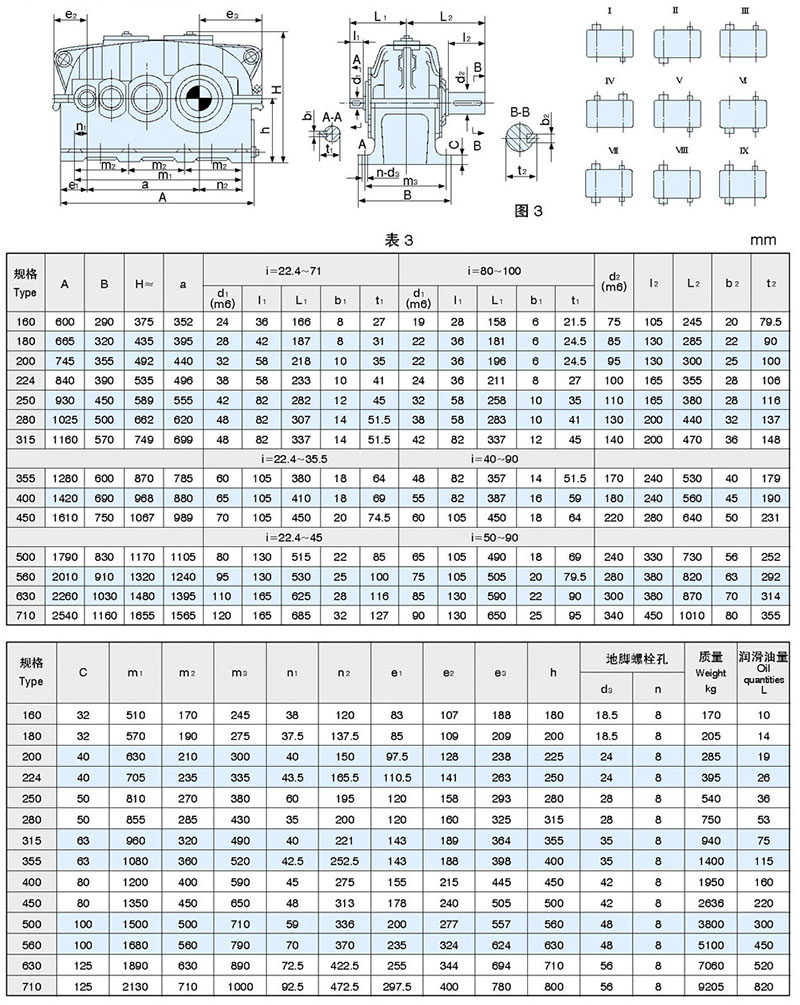

ZSY硬齒面減速機的裝配型式及外形尺寸
